圆振动筛筛选矿石

圆振动筛简述

圆振动筛整个振动过程的激振力是由一个不平衡的偏心轴和偏心轴附加的偏心块的旋转来共同完成的其设计弥补了，单靠轴振动和块振动产生激振力的不足，其激振方向近似圆的运动轨迹，倾斜的筛面呈20°布置，有利于较大物料的筛分处理，使电机功率得以有效利用，它的振幅可以调节、物料筛淌线长、多层筛分、筛分效率高，适合采石场筛分石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。

圆振动筛可以根据物料产品和用户要求，采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效果的不同要求。该系列圆振动筛为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

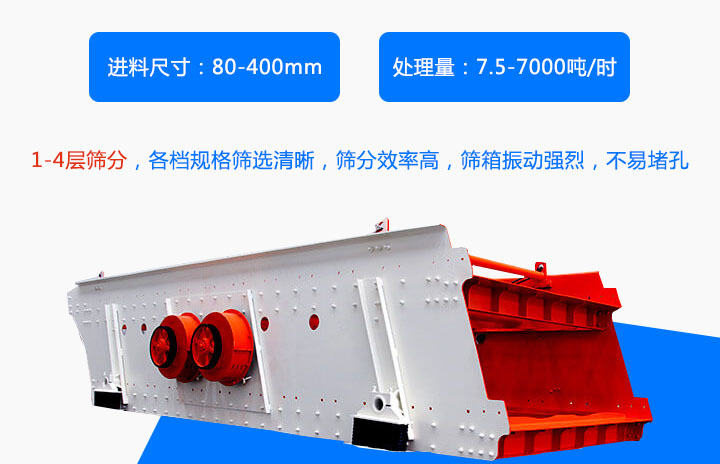

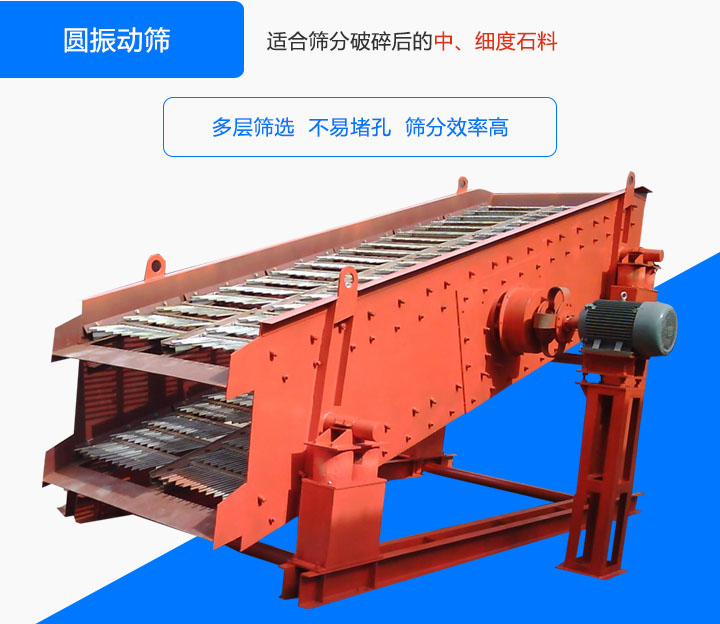

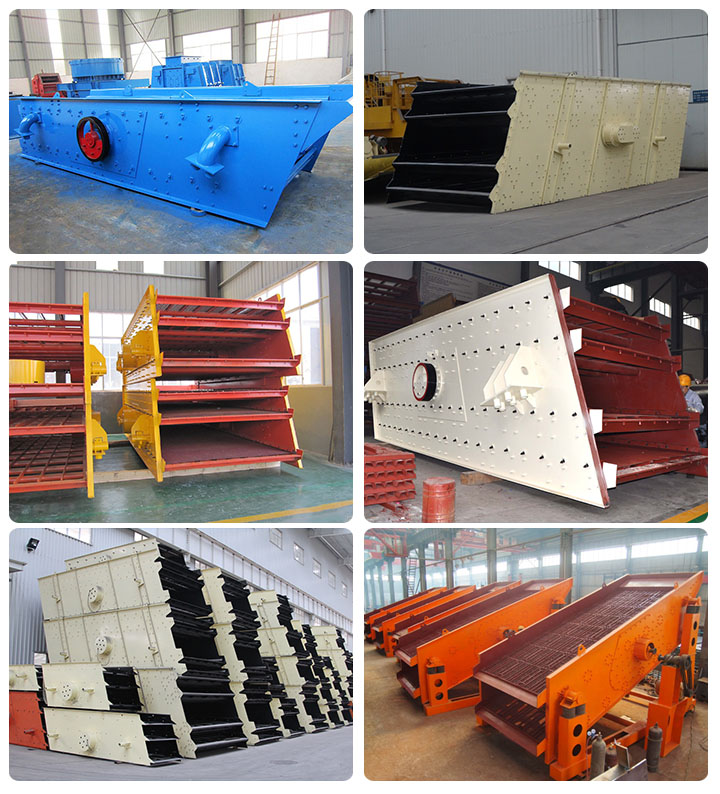

圆振动筛图片

圆振动筛工作原理

圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。如无特殊 要求，YA和2YA型为纺织筛面，YAH型为冲孔筛面，各类筛面均能满足。

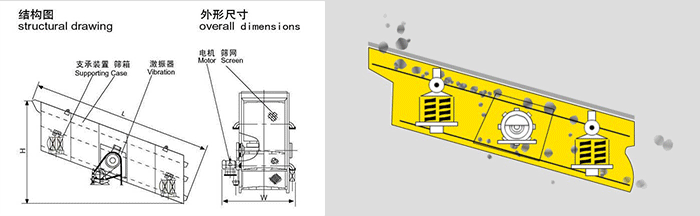

圆振动筛内部结构

圆振动筛主要由筛箱、筛网、悬挂（或支撑）装置、电动机、振动器及减振弹簧等组成。电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

圆振动筛特点

1、圆振动筛采用筒体式偏心轴激振器及偏心块调节振幅，操作简便。

2、激振器重量轻，轴承负荷小，筛机负荷小。

3、圆振筛采用橡胶隔震弹簧，噪声小，过共振区平稳。

4、筛箱振动强烈，减少了物料堵塞筛孔的现象，筛分效率和生产效率较高。

5、物料筛淌线长，筛分规格多。

6、结构简单，筛面更换方便，筛网方式可做成编织网、聚胺酯网、冲孔网、篦条网等。

7、电机与激振器联轴采用挠性联轴器，使用寿命长，造价低，对筛机安装条件要求低，对电机冲击小等优点。

圆振动筛型号和参数

型 号	筛面参数				给料粒度（mm）	处理量（t/h)	双振幅（mm）	电动机		单点动负荷(N)	动负荷(N)
	层数	面积（m²）	倾角（度）	孔径（mm）				型号	功率(kw)
YK1230	1	3.6	15-30	3-50	≤200	220	6-10	Y160M-6	7.5	440	2200
2YK1230	2	3.6	15-30	3-50	≤200	220	6-10	Y160L-6	11	732	3660
YK1530	1	4.5	15-30	3-50	≤200	250	6-10	Y160L-6	11	720	3600
2YK1530	2	4.5	15-30	3-50	≤200	250	6-10	Y200L1-6	18	1154	5770
YK1545	1	6.75	15-30	3-50	≤200	300	6-10	Y180L-6	18	845	4225
2YK1545	2	6.75	15-30	3-50	≤200	300	6-10	Y200L1-6	22	1360	6800
YK1845	1	8.1	15-30	3-50	≤200	350	6-10	Y180L-6	18	936	4680
2YK1845	2	8.1	15-30	3-50	≤200	350	10-15	Y200L-6	22	1570	7850
YK2045	1	9	15-30	6-100	≤200	450	10-15	Y200L-6	18	987	4935
2YK2045	2	9	15-30	6-100	≤400	450	10-15	Y250L-6	22	1593	7965
YK2060	1	12	15-30	6-100	≤400	550	10-15	Y200L-6	18	1339	6695
2YK2060	2	12	15-30	6-100	≤400	550	10-15	Y250L-6	30	2149	7590
YK2460	1	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	22	1518	9545
2YK2460	2	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	37	2107	10535

YK圆振动筛（圆振筛）型号说明：

2 Y K □□

│ │ │ │ └──────────　筛面长度dm

│ │ │ └───────────-　筛面宽度dm

│ │ └─────────────　块偏心振动器

│ └──────────────-　圆振动

└────────────────　筛面层数（单层不写）

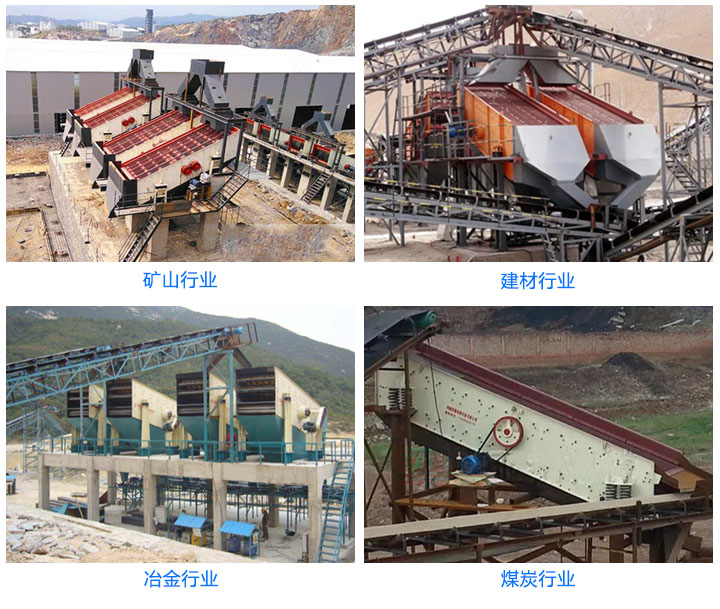

圆振动筛应用行业

该系列振动筛是我厂根据用户需要，吸取国内处先进技术研制开发的产品，其筛箱的运动轨迹为圆形，适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。
