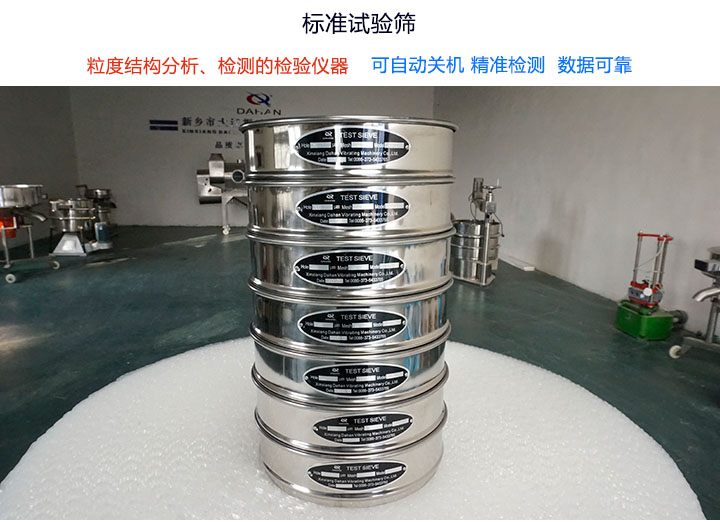

标准试验筛产品概述

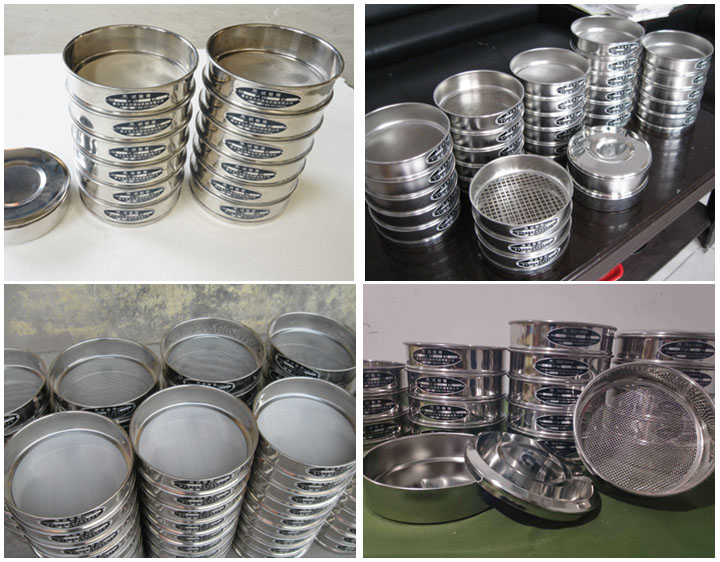

标准试验筛也叫标准检验筛、标准分析筛、标准筛、试验筛等，筛框直径Φ75、Φ200、Φ300等三种规格，材质有普通铁皮、不锈钢、铜质筛框等，一般筛网有尼龙网、不锈钢网以及紫铜网，用于实验室、质检室，对颗粒、粉类物料进行粒度结构准确分析、液体固形物含量的测试分析。

标准试验筛可安装1-8层筛框（含筛底），可将一种颗粒料同时精密分出2—7个粒子段，筛孔尺寸从20μm 到12.5mm，筛格目数依照客户要求而定，或根据物料颗粒大小而定。

标准试验筛分类

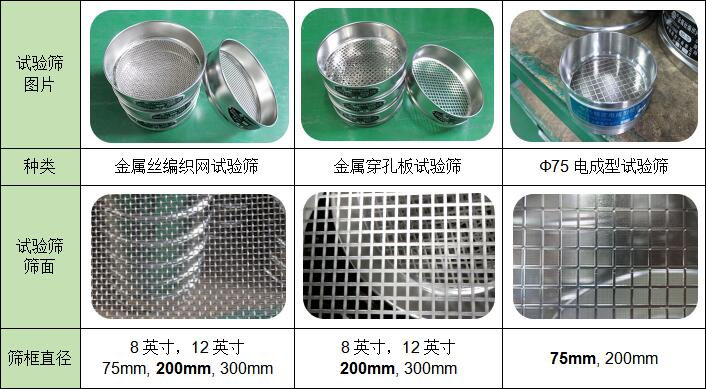

标准试验筛筛面材料分为金属丝编织网试验筛、金属穿孔板试验筛、电成型试验筛。

金属丝编织网试验筛采用国家标准GB/T6003.1-1997生产。其网孔基本尺寸为2.36mm-0.038mm，符合国际标准ISO3310-1：1990 R20/3、R20、R40/3系列，筛网材质为黄铜、锡青铜、不锈钢。

金属穿孔板试验筛采用国家标准GB/T6003.2-1997，符合国际标准ISO3310-2：1990 R20/3、R20、R40/3系列，筛网材质为紫铜，并采用电化学加工而成。



电成型试验筛：采用电化学方法制造，精度最高，理论上精度可达1微米，但由于制造商工艺模具不同，存在很大差异，同时灵活性差，易裂纹，成本过高，不适用于生产。使用者需求多种多样，但网孔精度、筛框配合精度、材料是基本要求。

标准试验筛型号

序号	名称		单位	参数
01	标准筛体		层	1~8
02	筛体直径		mm	Φ200 Φ100 Φ75
03	筛分粒度		mm	0.038~5
04	噪音		dB	≤50
05	投料量（一次性）		Kg	≤1
06	振幅		mm	≤5
07	电机	电压	V	220
		转数	r/min	1420
		功率	kw	0.125
09	整机重量		Kg	36

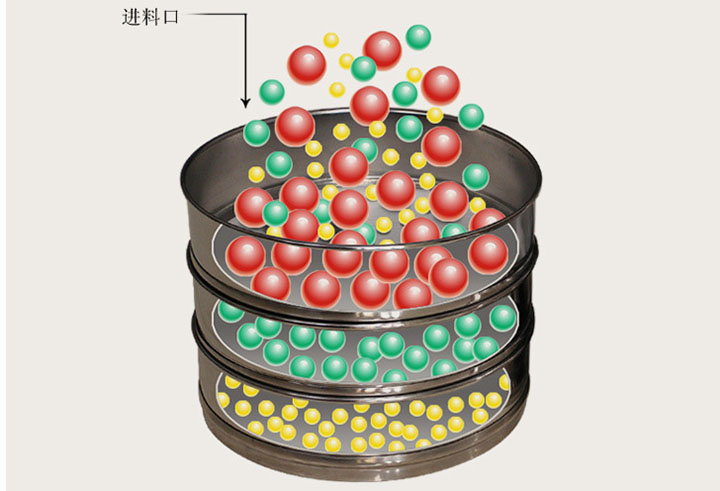

标准试验筛工作原理

标准试验筛是以YZU立式振动电机作为整机振动源，通过振动电机带动上部振动盘振动，再通过振动盘传导至安放在振动盘上部Φ300筛框上，然后由需要检测目数的筛框把小于筛网孔径的物料颗粒筛分至下层筛框，如此层层筛选，使每层筛框内只留相同粒度的物料，达到不同粒度的分离并确定此物料的粒度组成，使筛框中的物料能非常有效的起到过滤、分级、筛分目的。

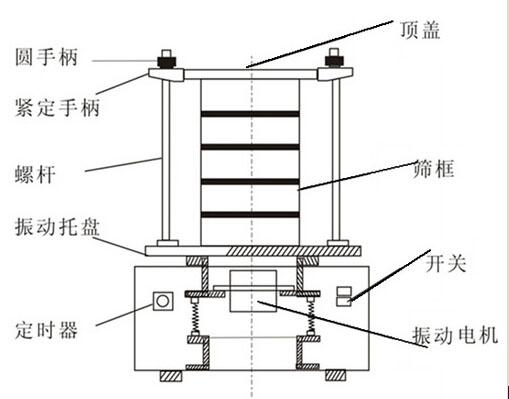

标准试验筛结构

标准试验筛上部由固定黄铜螺帽、压板、筛盖、筛框、中筛框、筛底、等距调节杆等等部件组成，所有部件均是选用优质SUS304不锈钢精制加工而成，相互之间配做灵活、互换性能高。

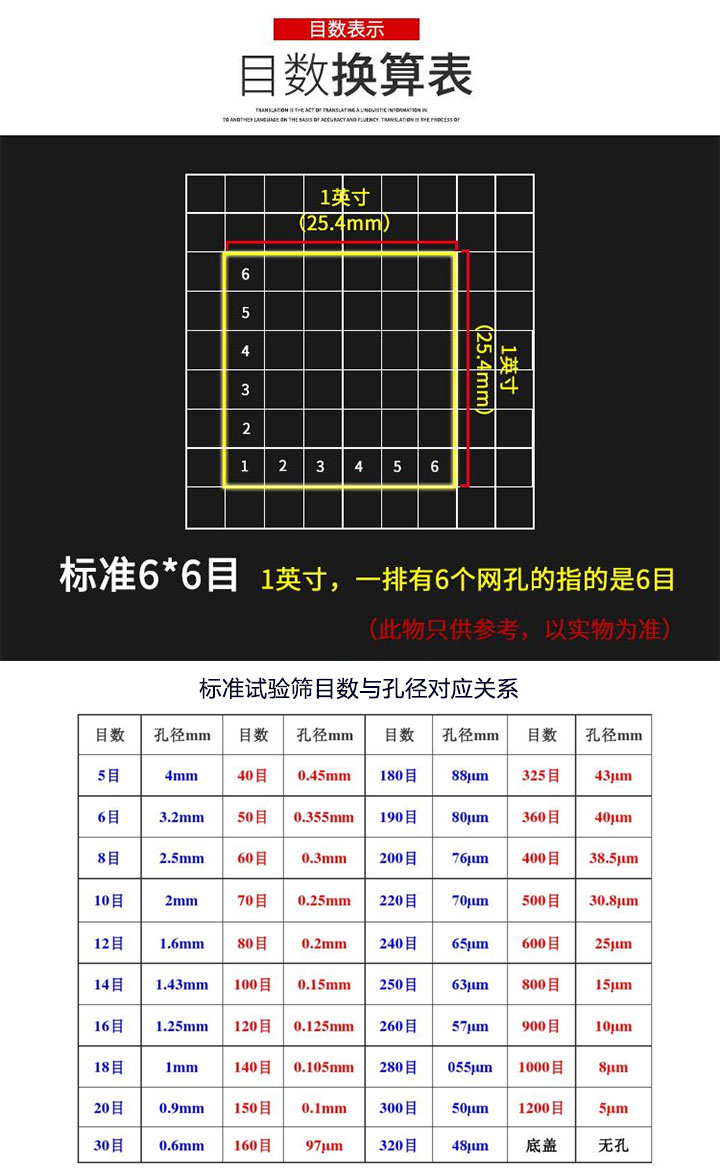

标准试验筛目数与孔径换算表

标准试验筛应用

标准试验筛用于地质、化工、水泥、医药、国防，亦广泛用于普通磨料粒度组成检查和超硬材料生产分级及粒度检查等部门科研生产实验室，对物料进行筛分检测。 广泛用于冶金、粉粒、化工、医药、建材、地质、国防等部门的科研生产、试验室、质检室、高等院校实验室。

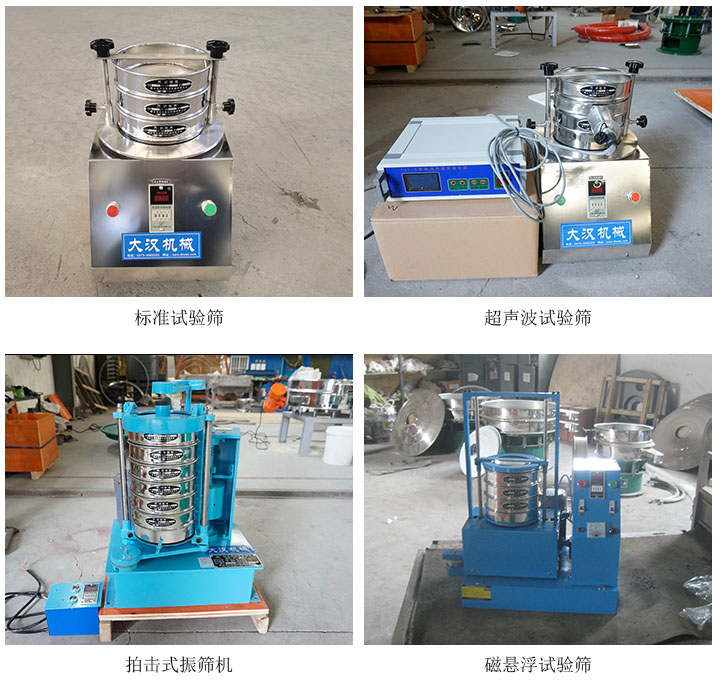

标准试验筛选型

1、普通型标准试验筛：400目以内的各种实验对象进行筛分，常见的土壤筛、砂石筛、药典筛所配备的标准振筛机均为这种标准试验筛。

2、超声波试验筛：是在标准试验筛基础上研发的微细粉分级设备，检验精度更高更准确，可防止网孔堵塞。

3、拍击式振筛机：通过集合顶杆拍锤和振动电机的双重驱动能够将普通标准试验筛难以筛分的精细物料实现高精度过筛，适用于普通磨料粒度组成检查，超硬材料生产分级及粒度检查。缺点是运行过程中会有较大的噪音。

4、磁悬浮试验筛：涵盖了集机械物理运动和高频电磁振动为一体的筛分设备，同时进行上下振动、前后往复运动、左右摇摆运动，使物料在筛框内产生了往复旋转运动，筛分任何物料都不会残留在筛网孔上，可筛至5微米。

标准试验筛使用方法

1、根据被检物料及相应的标准来确定要选用的标准筛具。

2、把标准筛具按孔径从小到大，从下到上依次叠放到托盘上，由凹槽或定位螺丝对标准筛具进行定位。

3、把被检物料放入上端的标准筛具里，盖上标准筛具上盖、压板。然后用套在丝柱上的圆手柄压住压板，旋紧丝柱上的圆手柄来压紧标准筛具。(注意两侧要用力一致，然后用紧定螺丝锁紧。)

4、把定时器开关调节在相应需要的位置。然后打开电源开关，分析筛开始工作。

5、标准分析筛工作停止后，旋开丝柱上的圆手柄，移开上盖、压板，小心取走标准筛具。

6、切断电源。
