振动筛是一种常见的固体分离设备，通过振动力使物料在筛面上产生相对运动，实现物料的分级、分离和筛选。它广泛应用于矿山、建筑材料、化工、冶金等行业。下面将介绍振动筛的原理及结构。

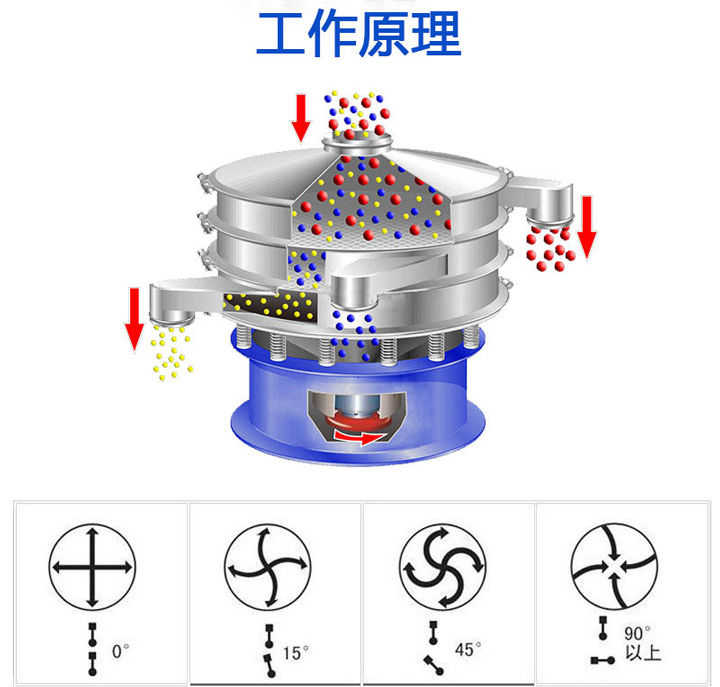

振动筛的原理：

振动筛的工作原理基于振动电机的振动力传递。振动筛由振动电机、筛箱、筛网、减振装置等组成。振动电机通过转子旋转产生离心力，离心力通过振动部件传递给筛箱，使筛箱产生振动。物料进入筛箱后，在振动力的作用下，物料在筛面上产生相对运动，被分为不同的粒度级别。

振动筛的工作过程：

启动振动电机：当振动筛需要工作时，启动振动电机，使其转子开始旋转。

产生振动力：振动电机的旋转产生离心力，离心力通过振动部件传递给筛箱，使筛箱产生振动。

物料进料：物料通过进料口进入筛箱，受到振动力的作用，开始在筛面上运动。

筛分作用：物料在筛面上产生相对运动，较大颗粒的物料被阻挡在筛网上方，较小颗粒的物料通过筛网进入下方的出料口。

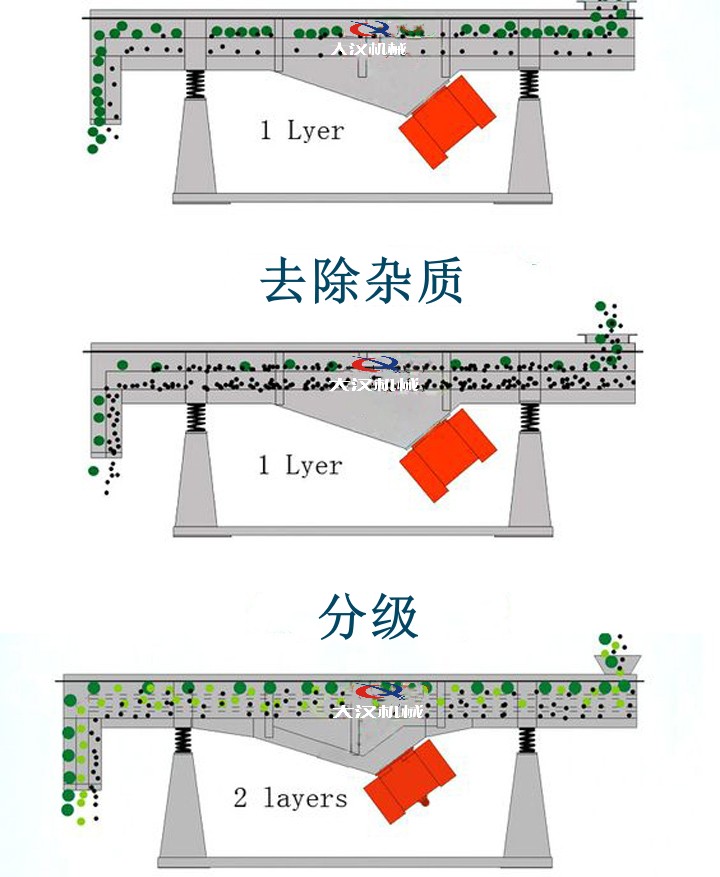

分级和分离：根据筛网的孔径大小，物料被分为不同的粒度级别，实现物料的分级和分离。

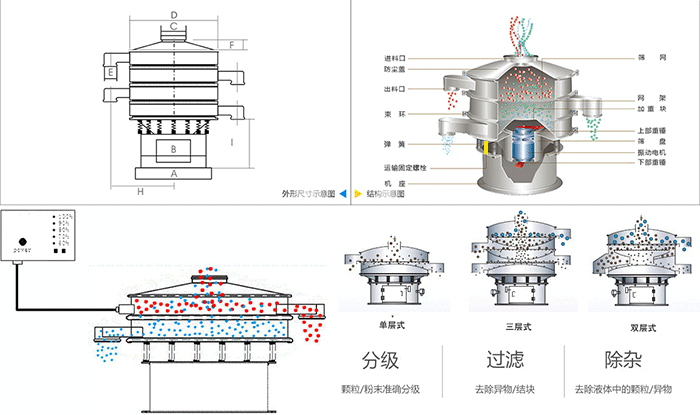

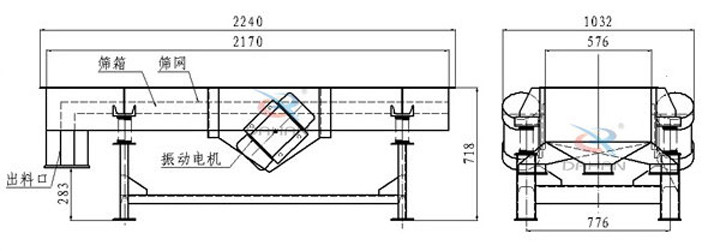

振动筛的结构：

筛箱：筛箱是振动筛的主要组成部分，通常采用钢板焊接而成。筛箱具有坚固的结构，能够承受振动力和物料的冲击。筛箱内部设有筛网，用于筛分物料。

筛网：筛网是振动筛的关键部件，用于筛分物料。筛网通常由金属丝或聚合物材料制成，具有不同的孔径和网眼形状，以适应不同物料的筛分需求。

振动电机：振动电机是驱动振动筛工作的动力源。它通过转子旋转产生离心力，将离心力传递给筛箱，使其产生振动。振动电机通常安装在筛箱的一侧，与筛箱通过振动部件相连。

减振装置：由于振动筛工作时会产生较大的振动力，为了减少振动对设备和基础的影响，通常在振动筛的底部安装减振装置。减振装置可以减少振动传递到设备和基础的程度，保护设备和减少噪音。

振动筛具有高效、高产量、精度高等优点。它能够适应不同物料的筛分要求，广泛应用于各种领域。同时，根据不同的工作要求和物料特性，振动筛的结构和参数可以进行调整和优化，以达到更好的筛分效果。
